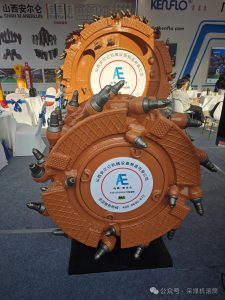

Спиральный барабан угледобывающего комбайна
Обзор продукта: Барабан коалесного комбайна — это основной элемент для резания и загрузки угля, выполняющий три функции: разрушение угля, падение угля и загрузка угля. Широко используется на длинноствольных полях полной механизации добычи, подходит для добычи тонких, средних и толстых пластов уг...
Описание
маркер
Обзор продукта: Барабан коалесного комбайна — это основной элемент для резания и загрузки угля, выполняющий три функции: разрушение угля, падение угля и загрузка угля. Широко используется на длинноствольных полях полной механизации добычи, подходит для добычи тонких, средних и толстых пластов угля, соответствует стандарту MT/T 321, сочетает в себе высокую эффективность, износостойкость и безопасность, адаптирован к требованиям взрывозащищенности, снижения пыли и подавления газа в шахтах.
I. Основная конструкция (стандартная конфигурация спирального барабана)
-
Концевой диск: Сварной, установлен на конце цилиндра, предназначен для крепления режущих зубьев, обеспечивает точное резание и выравнивание угольной стены, гарантируя стабильность резания.
-
Спиральные лопасти: Обычно配备 4 витка, основная функция — транспортировка разрушенного угля в шнековый конвейер; выпускной отверстие обработано наплавкой износостойкого сплава, что эффективно увеличивает срок службы детали.
-
Цилиндр: Изготовлен по технологии высокопрочной сварки, имеет встроенные охлаждающие каналы, соединяется с редуктором рычага через квадратный вал, удобен в монтаже и демонтаже, а также в обслуживании в шахтах.
-
Режущие зубья: Представлены двумя типами — лезвиевидные (радиальные), предназначенные для добычи твердого угля, и клепанные (тангенциальные), адаптированные для хрупкого угля; изготовлены из высокопрочного износостойкого сплава, обладают высокой износостойкостью и ударной прочностью.
-
Несущие места зубьев / форсунки: Несущие места зубьев служат для крепления режущих зубьев, предотвращая их ослабление в процессе резания; форсунки внутреннего распыления обеспечивают постоянное охлаждение режущих зубьев, снижение пыли в шахтах, а также подавление накопления газа, повышая безопасность работы.
II. Принцип работы
При работе коалесного комбайна барабан быстро вращается и одновременно перемещается вместе с комбайном при тяге, режущие зубья последовательно врезаются в угольное тело, осуществляя разрушение и падение угля; спиральные лопасти вращаются синхронно, плавно транспортируя разрушенный уголь в шнековый конвейер; система внутреннего распыления работает постоянно, обеспечивая постоянное охлаждение режущих зубьев и снижение концентрации пыли, полностью адаптированная к требованиям взрывозащищенности и экологичности при работе в шахтах, гарантируя непрерывность операций.
III. Основные характеристики продукта
-
Высокая эффективность и износостойкость: Зоны лопастей, подверженные высокому износу, обработаны наплавкой износостойкого сплава,несущие места зубьев изготовлены методом ковки, общий срок службы превышает срок службы обычных барабанов на 30% и более.
-
Комплексная функция резания и загрузки: Оптимизирован угол наклона спиральных лопастей, балансирована эффективность резания и качество загрузки, высокий процент крупного угля, одновременно снижение энергопотребления оборудования.
-
Высокая адаптивность: Диаметр барабана в диапазоне φ650–2200 мм, глубина резания в диапазоне 0.6–1.2 м, подходит для условий добычи с твердостью угля f≤4 и углом наклона пласта ≤45°.
-
Безопасность и надежность: Система внутреннего распыления эффективно снижает пыль и подавляет газ, соединения деталей прочные, ежедневный осмотр и обслуживание удобны, снижая риск отказов оборудования при работе в шахтах.
IV. Основные модели и ключевые параметры
|
Модель
|
Диаметр барабана (мм)
|
Глубина резания (мм)
|
Количество лопастей
|
Подходящая высота добычи (м)
|
|
TZB800/600/4F
|
800
|
600
|
4
|
0.7–1.4
|
|
TZB1600/800/4F
|
1600
|
800
|
4
|
1.8–3.0
|
|
TZB2000/1000/4F
|
2000
|
1000
|
4
|
2.5–3.8
|
V. Область применения
-
Тонкие пласты угля: Высота добычи 0.75–1.5 м, твердость угля f≤2.5, угол наклона пласта ≤16°.
-
Средние и толстые пласты угля: Высота добычи 1.8–3.8 м, твердость угля f≤4, угол наклона пласта ≤45°.
-
Комплектное оборудование: Подходит для шнековых конвейеров серии SGZ и гидравлических опор, образуя полное поле полной механизации добычи, обеспечивая высокоэффективную механизированную добычу угля.
VI. Список ежедневного обслуживания
-
Ежедневный осмотр: Проверка степени износа режущих зубьев (необходимо своевременное замена при превышении предела износа), проверка на закупорку форсунок внутреннего распыления для обеспечения нормального распыления; проверка на ослабление всех крепежных болтов.
-
Периодический осмотр: Периодическое затяжение всех крепежных болтов, проверка степени износа спиральных лопастей и целостности сварных швов цилиндра, своевременное устранение трещин или сильного износа.
-
Обслуживание системы: Поддержание давления системы внутреннего распыления ≥8 МПа, периодическая очистка охлаждающих каналов для обеспечения эффекта охлаждения и снижения пыли; периодическая проверка на закупорку или утечку внутренних охлаждающих каналов цилиндра.
