Барабан угледобывающей машины
1. Конструкция Внешний вид барабана: как правило, имеет цилиндрическую форму; диаметр и длина определяются с учетом мощности угледобывающей машины, толщины угольного пласта и других факторов. Диаметр обычно составляет 1,5–3 метра или даже больше, что позволяет увеличить глубину реза и повысить ...
Описание
маркер

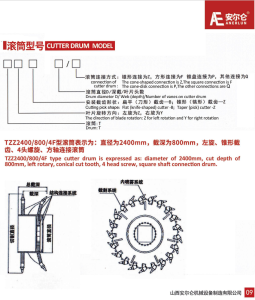

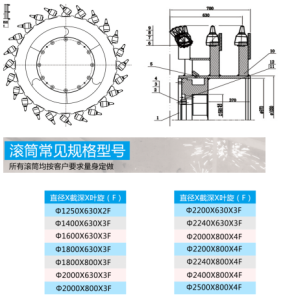

1. Конструкция
Внешний вид барабана: как правило, имеет цилиндрическую форму; диаметр и длина определяются с учетом мощности угледобывающей машины, толщины угольного пласта и других факторов. Диаметр обычно составляет 1,5–3 метра или даже больше, что позволяет увеличить глубину реза и повысить эффективность дробления угля и горной породы.
Винтовые лопасти: являются основным компонентом, чаще всего изготавливаются из высокопрочной износостойкой стали. Количество витков обычно составляет 2–4, шаг и угол наклона оптимизированы для повышения эффективности загрузки угля и уменьшения разлета угольной пыли.
Концевые диски: расположены на обоих концах барабана, на них установлены режущие зубья, предназначенные для резки краевой части угольного пласта, что обеспечивает ровный срез и уменьшает трение между барабаном и угольным пластом.
Втулка: является деталью, соединяющей спиральные лопасти и торцевые диски, а также местом соединения барабана с рычагом угледобывающей машины; она выдерживает огромный крутящий момент и ударные нагрузки в процессе резки.
2. Принцип работы
Процесс резки угля: под действием тягового механизма угледобывающей машины барабан вращается и врезается в угольную стенку; режущие зубья, установленные на спиральных лопастях и торцевых дисках, режут и дробят уголь, отрезая его от угольной стенки.
Процесс загрузки угля: одновременно с вращением барабана и резанием угля спиральные лопасти проталкивают отрезанный уголь по спиральной линии к обоим концам барабана, в результате чего куски угля падают с концов барабана на скребковый конвейер, обеспечивая загрузку угля.
3. Технические характеристики
Высокая режущая способность: оснащенный мощным электродвигателем и высокопрочными режущими зубьями, он способен создавать значительную режущую силу, что позволяет эффективно резать уголь и горную породу высокой твердости, повышая эффективность добычи угля.
Высокая надежность: благодаря использованию высококачественных материалов и передовых технологий производства, а также усиленной обработке ключевых компонентов, оборудование обладает достаточной прочностью и жесткостью, что позволяет ему работать в тяжелых условиях и снижает частоту отказов.
Хороший эффект загрузки угля: рациональная конструкция спиральных лопастей и оптимизация таких параметров, как шаг и угол наклона, позволяют быстро и эффективно загружать отрезанный уголь на скребковый конвейер, обеспечивая высокую эффективность загрузки.
Хороший эффект пылеподавления: оборудована совершенной системой внутреннего и внешнего орошения; внутренние распылительные форсунки установлены вблизи спиральных лопастей и режущих зубьев, а внешние распылительные устройства — вокруг барабана, что позволяет эффективно снижать количество угольной пыли, образующейся в процессе резки.
4. Сферы применения
Добыча угля в средне-толстых пластах: широко применяется на добывающих участках средне-толстых пластов, позволяет осуществлять добычу на всю высоту пласта за один проход, повышая эффективность добычи угля и коэффициент извлечения ресурсов.
Добыча угля из твердых пластов: при добыче угля из пластов высокой твердости благодаря увеличению мощности барабана, оптимизации расположения режущих зубьев и применению высокопрочных износостойких материалов обеспечивается эффективное резание твердой углевой породы, что гарантирует бесперебойное проведение добычи.
