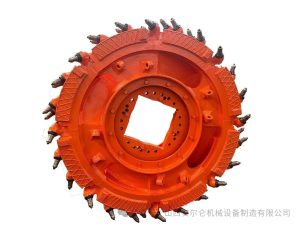

Барабан угледобывающей машины

Барабан нового поколения для угледобывающих комбайнов, в основе которого лежат высокая эффективность резания, интеллектуальная адаптация, длительный срок службы и низкое энергопотребление, предназначен для работы в толстых и твердых угольных пластах, а также на интеллектуальных забоях, и отличается комплексным усовершенствованием в плане конструкции, материалов, системы резания и интеллектуального управления.Отличается высокой эффективностью резки, высокой производительностью загрузки угля и сверхдлительным сроком службы

I. Основные технические характеристики (стандартная модификация)
Модель: TZZ1250/2500/4F (4 спиральных головки)
Диаметр барабана: 1250 мм
Номинальная глубина реза: 2500 мм (фактическая эффективная глубина реза 800–1000 мм)
Количество спиральных головок: 4 (специально для большой глубины реза, оптимальная эффективность загрузки угля)
Общее количество зубьев: 64–72 шт. (передний барабан 48–52 шт., задний барабан 16–20 шт. нижних зубьев)
Количество форсунок: 52–56 шт. (внутреннее распыление, U-образные быстросъемные)
Материал корпуса: высокопрочная легированная сталь Q690/25MnV (сварная / цельная холодноштампованная)
Лопасти / торцевые диски: цельноштампованные, износостойкие вставки из карбида вольфрама + наплавленный слой (срок службы ≥6000 ч)
Частота вращения: 28–32 об/мин (подходит для моделей MG900/2200–MG1150/3010 большой мощности)
Вес: ≈3,8–4,2 т (облегченная конструкция)
II. Особенности конструкции и дизайна
1. 4-зубчатая спираль с большой глубиной реза
o Большой угол подъема, широкие лопасти, эффективность загрузки угля ≥90%, сокращение циркулирующего угля на 60%
o В торцевой диске используется коническая конструкция входа, высокая способность к дроблению породы, стабильность при прохождении разломов
2. Мощная режущая система
o Тяжелые режущие зубья U170/HR170 (диаметр твердосплавного наконечника 35 мм), ударопрочные и износостойкие
o Прочные прямоугольные держатели зубьев (позиционирующий штифт + сварка), повышенная прочность на 30%, простота замены
o Компьютерно оптимизированное расположение, снижение энергопотребления при резании на 20%, доля кускового угля ≥85%
3. Высокоэффективное внутреннее орошение
o Быстросменные форсунки из нержавеющей стали, эффективность пылеподавления ≥85%, охлаждение режущих зубьев, подавление искрения
o Конструкция, предотвращающая забивание водотоков, подходит для шахт с высоким содержанием газа и пыли
4. Сверхпрочная износостойкая защита
o Наплавленный износостойкий слой + износостойкие вставки вокруг выпускного отверстия лопастей, торцевой диски и зубных держателей
o Срок службы увеличен на 60%–100% по сравнению с обычным барабаном, снижение частоты замены в шахте
III. Совместимые модели и условия на забое
Совместимые угледобывающие комбайны:
oMG900/2200-WD, MG1000/2550-GWD
oСерия 2600/3000 от Taiyuan Heavy Machinery, серия 1710 от Shanghai Chuangli
oМодели Xi’an Coal Machinery MG750/2000-WD и выше
 Условия на рабочей площадке:
o Высота добычи: 4,5–7,2 м (добыча на всю высоту за один проход)
o Твердость угольного пласта: f≤6 (твердый уголь, с вкраплениями пустой породы / разломами)
o Угол наклона: ≤18° (при большом угле наклона требуется установка противоскользящего устройства)
o Сопутствующий скребковый конвейер: серия SGZ1000/1250
o Производительность: 2500–3500 т/ч
IV. Преимущества
 Сверхбольшая глубина реза: глубина реза 2500 мм, повышение эффективности продвижения на рабочей поверхности на 40%+
 Высокий доход кускового угля: оптимизация резания, повышение дохода кускового угля на 15–20%, высокая экономическая эффективность
 Длительный срок службы: усиленная износостойкая конструкция, среднее время безотказной работы ≥6000 ч
 Низкое энергопотребление: равномерная нагрузка, снижение энергопотребления при резании на 18–25%
 Высокая адаптивность: совместимость с системами 5G / MineHong, поддержка интеллектуального адаптивного резания
V. Рекомендации по выбору и применению
 Применение: толстые угольные пласты, высокая производительность, интеллектуальные рабочие забои с твердым углем / прослойками бурого угля
Не подходит: для тонких угольных пластов (<4 м), добывающих машин малой мощности, шахт с сильно изломанной геологией
Ключевые моменты при выборе:
o Твердый уголь /f>4: выбирайте износостойкие режущие зубья HR170
o Высокая газонаполненность: усиленное внутреннее орошение + взрывозащищенная конфигурация
o Большой угол наклона: добавьте противоскользящие планки на лопастях + устройство защиты от падения
