Анализ серии барабанов угольного комбайна
2026-05-13
Спиральный барабан угольного комбайна является основным режуще-погрузочным элементом комплекса очистных работ, предназначенным для разрушения и погрузки угля. Его серийный ряд классифицируется по конструктивному исполнению, габаритам диаметра и глубины резания, классу прочности и условиям эксплуатации, при этом основные параметры соответствуют отраслевому стандарту МТ/Т 321-2025.
I. Основная конструкция и принцип работы

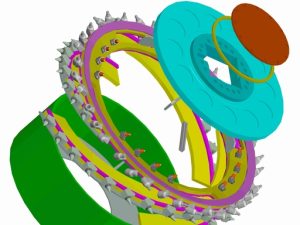

1. Основной состав
Торцевая плита：устанавливает режущие зубья и закрывает торец барабана; бывает плоской и конической конструкции.
Спиральная лопасть：число заходов (1–4) и шаг спирали определяют эффективность погрузки угля и способность удаления породы.
Корпус (ступица)：соединяет торцевую плиту и лопасти, внутри имеет внутренние водяные каналы для орошения.
Система режущих зубьев：включает зубодержатели, втулки и режущие зубья (плоские и пикообразные). Пикообразные зубья предназначены для работы в твердом угле и породных прослойках.
Система орошения：внутреннее и внешнее орошение для подавления пыли, стандартно комплектуется высоконапорными износостойкими форсунками.
2. Принцип работы
При вращении барабана режущие зубья последовательно подрезают угольный массив, а спиральные лопасти подают раздробленный уголь в скребковый конвейер. Одновременно внутреннее орошение обеспечивает подавление пыли, конструкция адаптирована к технологии двусторонней выемки угля и самостоятельного формирования зареза.
二、Классификация основных серий (по прочности и условиям эксплуатации)
1. По классу прочности (классификация ведущих производителей)
| Серия серии | Применяемая мощность | Диапазон диаметров | Условия угольного пласта | Комплектация режущих зубьев |
|---|---|---|---|---|
| Сверхтяжелая | Более 500 кВт | 2700~4500 мм | Твердый уголь (f≤5), мощные породные прослойки (f≤8) | Зубодержатель H225 + режущий зуб H90 |
| Тяжелая | 300~700 кВт | 1800~2500 мм | Среднетвердый уголь (f≤5), тонкие породные прослойки (f≤7) | Зубодержатель H225/H175 + режущий зуб H170/H90 |
| Усиленная | 200~400 кВт | 1400~2400 мм | Мягкий — среднетвердый уголь (f≤4), незначительные породные прослойки | Зубодержатель H175 + режущий зуб H170 |
| Легкая | Менее 200 кВт | 560~1400 мм | Тонкий угольный пласт (<1,3 м), мягкий уголь (f≤3) | Зубодержатель H200/H177 + режущий зуб H80 |
2. По конструктивному исполнению
Стандартный цилиндрический барабан: универсальное исполнение, двухзаходная / трехзаходная спираль. Подходит для средней и мощной мощности угольных пластов высотой 1,3–3,5 м, глубина резания 800–1000 мм.
Барабан бочкообразной формы: оптимальный полуугол конуса ступицы составляет 10°. Эффективность погрузки угля повышается более чем на 15%, предназначен для тонких угольных пластов, предотвращает застревание угля.
Барабан с криволинейными / узкими лопастями: малый диаметр (от 1250 мм), плотное расположение зубодержателей в сочетании с крупнодиаметрными режущими зубьями. Обеспечивает баланс между разрушением породы и погрузкой угля, подходит для тонких пластов с твердым углем.
Т-образный барабан: оснащен коническими режущими зубьями, имеет низкое сопротивление резанию. Диаметр может превышать 1600 мм, применяется для твердого угля и сверхтонких угольных пластов.
. По диаметру и глубине резания (стандартные типоразмеры)
Ряд диаметров (мм): φ1250/1400/1600/1800/2000/2200/2500/2700.
Ряд глубин резания (мм): 600/800/1000/1200; размер 800 мм является основным для комплексной очистной выемки.
Пример маркировки модели: TZB2200/800/4F
(диаметр 2200 мм, глубина резания 800 мм, четырехзаходная спираль, усиленное износостойкое исполнение).
III. Основные параметры и ключевые моменты подбора
1. Основные параметры
Диаметр барабана: подбирается по высоте выемки.
Высота выемки = диаметр барабана + высота надставки машины – величина врезания в почву.
Глубина резания: глубина однократного врезания. Для твердого угля ≤800 мм, для мягкого угля ≤1000 мм.
Число заходов спирали: 2 захода (универсальный вариант), 3 захода (повышенная эффективность погрузки), 4 захода (для мощных угольных пластов).
Расположение режущих зубьев: перекрестное (для твердого угля), последовательное (для мягкого угля); шаг между зубьями 50–80 мм.
2. Логика подбора
Условия угольного пласта:
Для мягкого угля – легкая/усиленная серия + широкие лопасти;
Для твердого угля и породных прослоек – тяжелая серия + пикообразные зубья;
Для тонких пластов – бочкообразные или малодиаметрные барабаны с криволинейными лопастями.
Мощность угольного комбайна:
200 кВт – легкая серия;
300–700 кВт – тяжелая серия;
более 500 кВт – сверхтяжелая серия.
Комплектация трех машин комплекса:
Глубина резания барабана соответствует ширине желоба скребкового конвейера,
диаметр барабана соответствует диапазону высоты выемки гидравлической крепи.
IV. Отраслевые стандарты и технические тенденции
1. Действующие стандарты
МТ/Т 321-2025: регламентирует классификацию, габаритные размеры, материалы и методы испытаний, введен в действие с декабря 2025 года.
МТ/Т 140-2004: нормирует способы соединения на коническом валу, квадратном валу и конической плите, подходит для угольных комбайнов различной мощности.
2. Технические тенденции
Усиление износостойкости: наплавка карбида вольфрама на торцевые плиты и лопасти, ресурс увеличивается более чем на 30%.
Интеллектуализация: встроенные датчики для контроля нагрузки и износа, адаптация к безлюдной разработке пластов.
Высокая эффективность и низкий энергопотребление: оптимизация угла подъема спирали (15°~25°), удельная энергоемкость резания снижается на 10%–15%.
V. Распространенные неисправности и техническое обслуживание
Износ или поломка режущих зубьев: частое явление при работе в твердом угле. Требуется регулярный осмотр, предпочтительно применение износостойких пикообразных зубьев.
Трещины лопастей: возникают из-за дефектов сварки или перегрузки. Необходим контроль сварных швов, применение высокопрочной легированной стали.
Забивка внутренней системы орошения: вызвана плохим качеством воды. Требуется периодическая промывка водяных каналов и установка фильтров.
